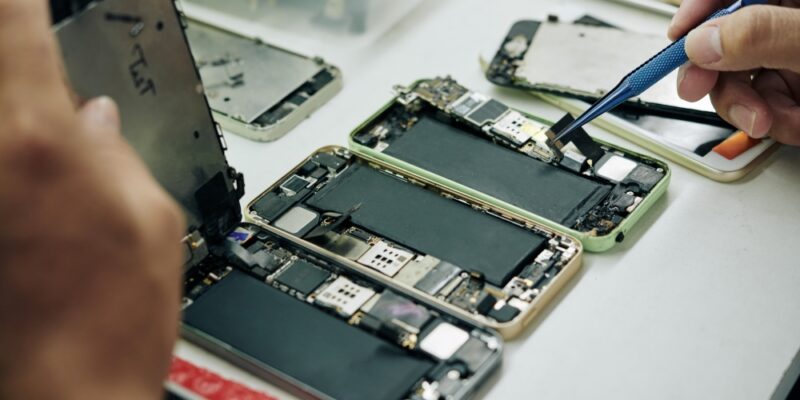

Comment ouvrir un iPhone

Intrigué par ce qui se cache derrière la surface lisse de l’iPhone ? Découvrez comment ouvrir l’iPhone pour plonger plus profondément dans votre smartphone !

Étapes d’ouverture

■ iPhone 4S
■ iPhone 4
■ iPhone 3G
■ iPhone 2G

Si vous êtes un fou de mécanique et que vous laissez votre curiosité prendre le dessus en démontant et remontant tous les appareils qui vous entourent, vous avez probablement dû avoir des pensées similaires concernant votre iPhone. Si vous ne l’avez pas encore ouvert, c’est peut-être parce que vous ne voulez pas prendre le risque d’abîmer votre gadget cher et adoré ! Voici tout ce que vous devez savoir pour ouvrir votre iPhone de manière systématique et vous assurer qu’aucun dommage n’est infligé à votre smartphone.

Bien qu’il ressemble beaucoup à un iPhone 4 de l’extérieur, un iPhone 4S embarque pas mal de caractéristiques matérielles très différentes du premier. Parmi les autres caractéristiques matérielles, il possède un dispositif inviolable qui consiste en deux vis pentalobes situées sur le fond. Leur dévissage n’est pas une mince affaire et ne peut être réalisé qu’avec un tournevis 5 étoiles. En dehors de cela, il y a d’autres caractéristiques comme deux antennes, une mise à niveau du processeur (A5), une batterie différente (3,7V, 5,3Whr Li-ion Polymer) et un connecteur, etc. Maintenant, avant de passer à l’exercice de démontage, vous devez savoir que si la plupart de la disposition matérielle interne de l’iPhone 4S est la même que celle de l’iPhone 4, les pièces ne sont pas interchangeables. Procédons maintenant vers les étapes d’ouverture d’un iPhone 4S.

  • Ce dont vous aurez besoin : un tournevis 5 étoiles, un tournevis Phillips, un tournevis de bijoutier ou d’horloger et un outil de levage dur ABS.
  • Dévissez et retirez les vis pentalobes et inviolables du bas à l’aide du tournevis 5 étoiles.
  • Maintenant, tenez le téléphone verticalement avec les deux mains et poussez le panneau arrière vers le haut, en utilisant vos pouces. Cela permettra de désengager facilement le panneau arrière.
  • À l’aide du tournevis Phillips, retirez les deux vis qui fixent le connecteur de la batterie. Desserrez doucement le câble du connecteur de la batterie à l’aide de l’outil levier.
  • Vous verrez une petite pièce en plastique qui dépasse sur le côté de la batterie. Tirez doucement dessus pour sortir la batterie de son compartiment.
  • En haut, à gauche, juste au-dessus de la batterie, vous verrez une plaque métallique argentée fixée par 5 vis. Trois de ces vis sont juste là, sur la plaque, tandis que deux sont plus vers le côté droit. Retirez les cinq à l’aide de votre tournevis cruciforme.
  • Assurez-vous de vous rappeler quelle vis appartient à quel endroit sur la plaque métallique car chacune d’entre elles est de taille différente et ne pas faire attention à leur placement peut entraîner des difficultés lors du réassemblage du téléphone.
  • Parmi les cinq vis que vous avez retirées à l’étape précédente, il y en a une qui fixe une pièce métallique noire, sur le côté droit de la plaque métallique argentée. Détachez la pièce métallique noire à l’aide de votre levier. Vous découvrirez une vis une fois que vous l’aurez retirée.
  • Sur le côté gauche du compartiment à piles, vous trouverez une petite plaque métallique rectangulaire, fixée horizontalement par deux vis. Dévissez-les et retirez la plaque pour libérer le connecteur de la station d’accueil.
  • Tirez doucement sur le câble flexible, qui est révélé lors du retrait de la partie métallique à l’étape précédente, avec votre levier pour le desserrer et le débrancher.
  • Maintenant, lentement et doucement, essayez de décoller le câble flexible. Il est fixé avec un adhésif et vous devrez peut-être appliquer un peu de chaleur pour détacher la colle. Faites très attention en le faisant.
  • Utilisez la méthode mentionnée à l’étape précédente pour retirer les sept câbles flexibles que vous avez exposés en retirant la grande plaque argentée et la pièce métallique noire adjacente.
  • Sortez l’appendice et le câble de réception de service et de réseau à l’aide de votre outil de levage. Vous le trouverez juste à côté du compartiment de la batterie et cette pièce d’équipement est une petite pièce métallique argentée attachée à un câble noir qui est parallèle au compartiment de la batterie.
  • Détachez délicatement le dock du haut-parleur en retirant les vis qui le fixent.
  • Retirez les autres vis qui se trouvent devant vous, y compris celle qui se trouve derrière l’autocollant de garantie. Vous devez faire attention à ne pas endommager cet autocollant.
  • Une fois toutes ces vis défaites, vous pouvez faire sortir le compartiment SIM en piquant la zone enfoncée avec votre tournevis 5 étoiles.
  • Dégagez doucement la carte mère maintenant, en regardant de près la puce du processeur A5 dont nous parlions plus tôt. Il est préférable de laisser l’unité de processeur et son revêtement seuls.
  • Maintenant, faites doucement levier pour retirer le vibreur. Vous verrez maintenant 6 autres vis et 6 rondelles le long du périmètre du téléphone. Retirez-les.
  • Enfin, faites doucement levier sur l’écran en utilisant l’outil de levier. Faites très attention en le faisant et ne continuez pas à exercer une pression sur un seul côté ou à un seul point. Faites levier le long de tous les côtés, en appliquant une légère pression à chaque endroit afin de ne pas endommager l’interface de l’écran.

Voilà, votre iPhone 4S est démonté et à votre disposition pour un examen minutieux.

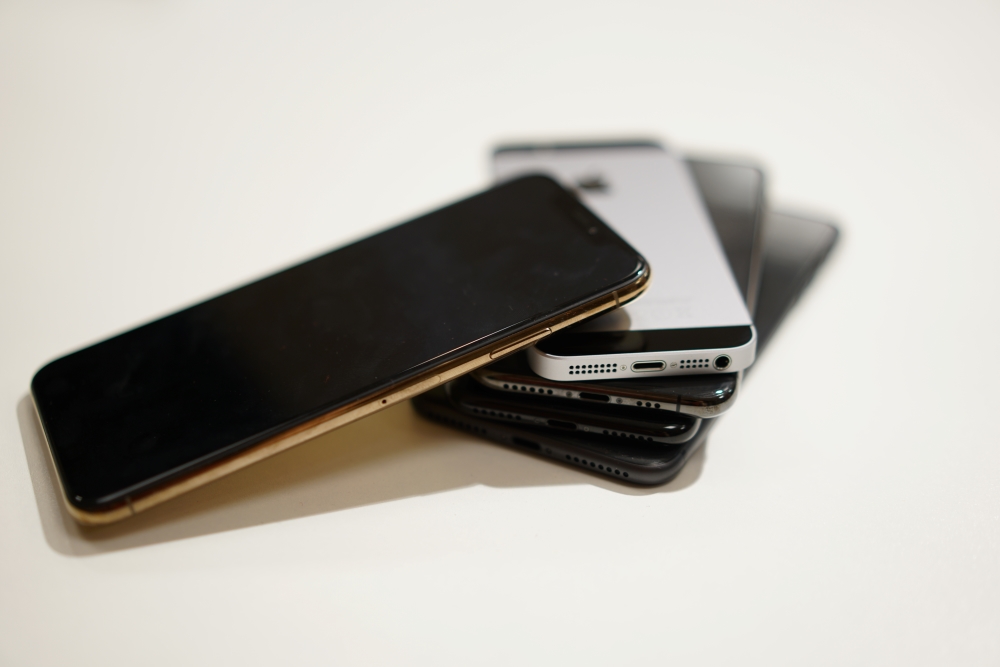

Étape d'ouverture

Voici comment ouvrir votre modèle 4 en toute sécurité, à partir de rien mais sans égratignure !

  • Outils dont vous aurez besoin – un petit tournevis, un rasoir à tête plate, un outil d’ouverture sécurisée, une trousse de réparation, un trombone.
  • Placez votre iPhone sur la surface souple et insérez le trombone dans le minuscule trou qui se trouve sur le dessus de votre smartphone.
  • Continuez à enfoncer le trombone jusqu’à ce que le plateau de la carte SIM semble sortir. Sortez le plateau de la carte SIM et gardez-le à part.
  • Dévissez et retirez les vis qui fixent le dock en place au bas de votre iPhone.
  • Insérez un outil fin de votre coffre ouvert entre l’anneau chromé et le panneau de verre à l’avant, exactement sur l’un des trous dans lesquels se trouvait une vis. Exercez une légère pression pour désintégrer l’écran de la partie arrière.
  • Ouvrir le panneau, en le soulevant du côté du dock, sans endommager aucun ruban ou connexion.
  • Débranchez les deux rubans de l’extrémité sécurisée et vous trouverez un troisième ruban sous l’un des rubans précédents. Débranchez-le également afin de séparer l’assemblage complet de l’écran de l’iPhone.
  • Une fois que vous avez désengagé la face avant et le côté de l’écran, vous verrez sept vis le long des côtés. Dévissez-les, y compris celle qui se trouve sous l’autocollant Do Not Remove.
  • Débranchez le ruban et, très soigneusement, sortez la carte mère, en ayant méticuleusement la main légère avec les caméras. L’iPhone 4 possède deux caméras – une caméra de 1,3 méga pixel à l’avant et un autre bidule de 5 méga pixel à l’arrière. Ces deux caméras sont situées sur leurs cartes mères individuelles, ce qui rend très facile des retirer séparément.
  • Une fois que la caméra arrière est retirée, vous verrez neuf vis près du compartiment de la caméra. Dévissez-les.
  • La batterie est facile à retirer car elle n’est pas soudée en place.
  • Sortez l’attirail des écouteurs, y compris le câble souple qui y est attaché.
  • Sortez l’ensemble vibreur et haut-parleur comprenant le connecteur de dock, l’antenne et le bouton du menu principal.
  • Tourner l’iPhone vers l’avant et retirer les quatre vis, deux de chaque côté, sur les côtés.
  • Séparer le panneau LCD du panneau de verre. Le panneau LCD de l’iPhone 4 est très solidement fixé et vous devez faire très attention à ne pas endommager le panneau de verre et le numériseur lorsque vous exercez une pression pour faire levier sur l’écran.

L’ouverture d’un iPhone 4 est assez similaire à celle d’un iPhone 3G. Vous devez dévisser toutes les vis et débrancher toutes les connexions et les rubans. Cependant, il existe quelques différences ici et là qui ont été discutées comme suit :

  • La plus grande différence ici est que l’iPhone 4 possède deux caméras – une caméra de 1,3 méga pixel à l’avant et un autre bidule de 5 méga pixel à l’arrière – alors que l’iPhone 3 n’a qu’une seule caméra arrière.
  • Une autre différence notable est que lorsque vous retirez les deux vis en bas de l’iPhone 3, cela libère l’avant, contrairement au cas de l’iPhone 4 où le retrait de ces vis libère le boîtier arrière.

Le reste de l’exercice se déroule comme suit :

  • Outils dont vous aurez besoin : un outil d’ouverture sécurisée, un trombone, un petit tournevis, un rasoir à tête plate, une trousse à outils de réparation.
  • Utiliser le trombone pour désengager la carte SIM comme discuté pour l’iPhone 4 ci-dessus.
  • Sortez les vis inférieures qui maintiennent le dock en place.
  • Glissez un outil fin entre l’anneau chromé et le panneau de verre à l’avant, exactement sur l’un des trous dans lesquels se trouvait une vis. Utilisez une légère pression pour séparer l’écran du panneau arrière.
  • Soulevez le panneau du côté du dock avec précaution, en évitant d’endommager un ruban ou une connexion.
  • Débranchez les deux rubans de l’extrémité sécurisée. Débranchez également le troisième ruban, que vous pouvez découvrir sous l’un des deux rubans précédents, de sorte que l’ensemble de l’écran soit séparé du téléphone.
  • Une fois que vous avez retiré la face avant et le côté de l’écran, vous découvrirez sept vis. Dévissez-les et retirez-les, y compris celle qui se trouve sous l’autocollant Ne pas retirer.
  • Débranchez le ruban et désengagez très délicatement la carte mère, en faisant très attention à la caméra qui est fixée en dessous.
  • Délicatement, retirez la batterie en tenant la languette fixée. Extrayez délicatement la caméra après avoir retiré la vis unique qui est placée le plus près du compartiment de la batterie.
  • La caméra est extraite.
  • Une fois l’appareil photo retiré, vous découvrirez neuf vis près du compartiment de l’appareil photo. Dévissez-les.
  • Détachez l’attirail des écouteurs, y compris le câble souple qui y est attaché.
  • Retirez l’ensemble vibreur et haut-parleur qui comprend le connecteur de la station d’accueil, l’antenne et le bouton du menu principal.
  • Tourner le téléphone vers l’avant et retirer les quatre vis, deux de chaque côté, sur les côtés.
  • Séparer l’écran LCD du panneau de verre.
  • L’ouverture de l’iPhone 2 est une tâche quelque peu différente de celle de tous les autres modèles d’iPhone, car il contient de nombreuses pièces imbriquées, outre le dos métallique, qui n’ont pas été incluses dans les modèles suivants. Vous devez faire preuve de patience et disposer d’un équipement approprié pour mener à bien la tâche qui vous est confiée.
  • Les outils nécessaires comprendraient un petit couteau utilitaire, une surface souple, un trombone, un cure-dent et un tournevis de bijoutier.
  • Placez votre iPhone sur la surface souple et insérez le trombone dans le minuscule trou qui se trouve en haut de votre smartphone.
  • Poursuivez l’enfoncement du trombone jusqu’à ce que le plateau de la carte SIM semble sortir. Sortez le plateau de la carte SIM et gardez-le à part.
  • Maintenant, tournez l’iPhone sur la surface lisse de façon à ce qu’il repose face vers le bas et que vous puissiez voir les deux languettes au bord du connecteur noir. Enfoncez-les davantage avec le couteau utilitaire et retirez le connecteur noir du boîtier de votre iPhone.
  • Soulevez le couvercle de l’antenne en enfonçant le couteau utilitaire entre le connecteur de la station d’accueil et le couvercle de l’antenne.
  • Insérez le couteau entre le couvercle de l’antenne et la lunette à l’avant, faites-le glisser vers un côté et déplacez-le le long du coin jusqu’à ce qu’il entre en contact avec le dos métallique. Répétez le processus de l’autre côté et retirez le couteau.
  • Séparer le panneau inférieur arrière de l’iPhone en retirant les trois vis qui s’y trouvent, à l’aide du tournevis de bijoutier.
  • Insérez l’extrémité pointue d’un cure-dent à l’intérieur de la petite dépression carrée et agitez-la pour séparer le panneau arrière intérieur.
  • Tirer le panneau vers le haut et enfoncer le couteau entre le panneau et le fond métallique et exercer une pression vers le haut pour ouvrir un coin du fond métallique. Répétez l’opération de l’autre côté et faites levier pour décoller le fond de l’avant de votre iPhone 2G à l’aide du couteau.
  • Vous verrez un ruban orange autour du câble d’antenne blanc – décollez-le et séparez les câbles d’antenne de la carte logique à l’aide de votre couteau. Dévissez les trois vis que vous voyez, à l’aide du tournevis de bijoutier, pour révéler le module caméra.
  • Retirez la caméra en tirant très soigneusement la connexion de la caméra de la carte logique.
  • Pousser le couteau entre la façade et la batterie et faire levier pour sortir la batterie. Sortez la carte logique avec le couteau en l’enfonçant entre la façade et la carte logique, juste à l’endroit où se trouvait précédemment le module caméra.
  • Défaites toutes les vis qui fixent la lunette avant à l’iPhone et retirez la lunette.
  • C’est tout ce que vous avez besoin de savoir sur la façon d’ouvrir un iPhone. En ce qui concerne le remontage, vous devez faire attention à l’ordre des étapes de démontage. C’est important car vous ne pouvez réassembler un gadget démonté qu’en revenant en arrière et en inversant les étapes de démontage ! Si nécessaire, gardez des instructions écrites étape par étape sous les yeux pour éviter les erreurs. Nous vous souhaitons bonne chance pour le démontage et le remontage de votre iPhone.
